Isolerte transformatorer

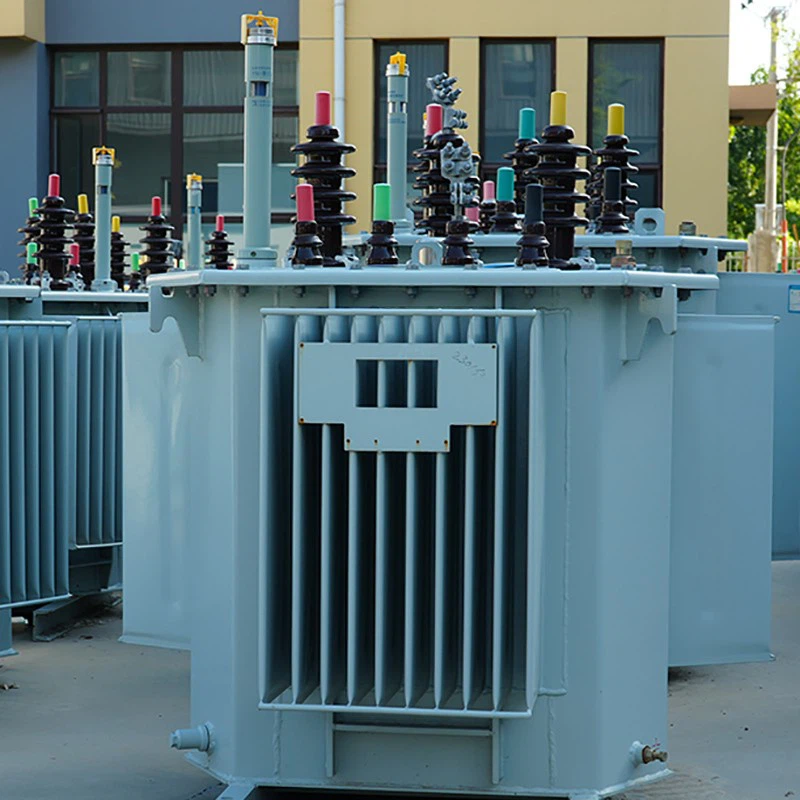

Isolasjonstransformatorer er elektrisk utstyr som isolerer inngangen fra utgangskretsen gjennom spesiell isolasjonsteknologi. I henhold til isolasjonsmediet og strukturen er den delt inn i to hovedkategorier: epoksy-tørre transformatorer og olje-nedsenkede transformatorer. Epoksytransformatorer påfører solid-isolasjon for å forsegle viklingene i epoksyen fullstendig. Olje-transformatorer bruker flytende mineralolje som et isolasjons- og kjølemedium. Disse to typene forhindrer effektivt direkte ledning av elektrisk strøm og er sikker elektrisk isolasjonsbeskyttelse.

Isolerte transformatorer spiller en nøkkelrolle i kraftsystemet, og muliggjør ikke bare spenningskonvertering, men enda viktigere gir beskyttelse mot elektrisk isolasjon mot ulykker med elektrisk støt og skade på utstyr. Dens isolasjonsegenskaper når vanligvis F-klasse (155 grader) eller H-klasse (180 grader) temperaturmotstandsklasse, noe som sikrer stabil drift i tøffe omgivelser.

Den isolerte transformatoren fungerer etter prinsippet om elektromagnetisk induksjon, og muliggjør energioverføring gjennom kobling av den magnetiske kjernekretsen. Det er unikt ved å ha et dobbelt isolasjonssystem: primær isolasjon mellom viklingene og tilleggsisolasjon av viklingene til jord. Når inngangsstrømmen går gjennom primærviklingen, ledes det resulterende vekslende magnetfeltet i kjernen, og sekundærviklingen kutter magnetfeltlinjene for å generere en indusert elektromotorisk kraft, som muliggjør spenningstransformasjon.

I hjertet av isolasjonsteknologien ligger effektiv blokkering av lekkasjestrømbaner som kan oppstå. Epoksytransformatoren lar epoksyharpiksen trenge fullstendig gjennom viklingen gjennom en vakuumhelleprosess, og danner et solid isolerende lag uten hull. Olje-transformatorer fyller på sin side alle tomrom med isolerende olje, mens olje-papirkomposittisolasjonssystemet gir multippel beskyttelse. Denne utformingen gjør at isolasjonsmotstanden vanligvis når mer enn 1000 MΩ, og den delvise utladningsmengden er mindre enn 5 pC.

Kechang Electric vedlikeholdskostnader er betydelig redusert. Epoksyharpikstransformatoren er virkelig vedlikeholdsfri-, med et beskyttelsesnivå på IP67, og kan settes i drift direkte selv i miljøer med 100 % fuktighet. Olje-transformatorhygroskop silikonerstatningssyklus opp til mer enn 5 år, noe som reduserer vedlikeholdsfrekvensen betraktelig.

Energieffektivitet-. Ingen-lasttapet for den nye generasjonen isolasjonstransformatorer er 30 %-40 % lavere enn for tradisjonelle produkter, og belastningstapet til tørrtransformatoren SCB18 er optimert med 5 %-8 %. Med en 1000 kVA transformator som eksempel kan den spare 40 000 kwh elektrisk energi ved å drive 8000 timer per år.

Yuan.

Utmerket mekanisk styrke og holdbarhet. Ved å optimalisere jernkjernelamineringsprosessen og viklingsstrukturen økes kortslutningsmotstanden med mer enn 30%, og designlevetiden kan nå 30 år, langt over bransjens gjennomsnitt på 20-25 år.

Kontinuerlig innovasjon innen isolasjonsteknologi. Epoksyharpiksen bruker et råmateriale med høy renhet (renhet større enn eller lik 99%), som kombineres med nano-fyllingsmaterialet for å forbedre den mekaniske styrken og varmeledningsevnen. Isolasjonsolje raffineres og nedbrytningsspenningen Større enn eller lik 35 kV, dielektrisk tapsverdi Mindre enn eller lik er 0,5 %.

Strukturell design for fortreffelighet. Transformatoren av tørr-type bruker en jernkjerne med trinn, og laserbehandlingsgraden kontrolleres innenfor 0,03 mm, som er kombinert med fem-trinns lamineringsprosessen for å redusere tapet uten-last. Den olje-nedsenkede transformatoren, fullt forseglet, korrugert drivstofftank besto 50 kPa vakuumforseglingstesten, og sikret 30 års vedlikeholdsfri-.

Streng og presis prosesskontroll. Vakuumhelleprosessen inneholder fler-temperaturkontroll: 80 graders for-steking i 300 minutter, 110 grader foreløpig herding i 180 minutter, 130 graders sluttherding i 480 minutter. Hele prosessen utføres i et vakuummiljø, noe som sikrer at det isolerende laget er fritt for bobler.

Intelligent overvåkingssystem er godt etablert. Den kan integreres med fiberoptisk temperaturmåling, delvis utladningsovervåking og oljekromatografianalyseenhet for å oppnå fjernovervåking gjennom 4 G/5 G-nettverk. Smartproduktet har en feilvarslingsfunksjon, og responstiden er under 5 minutter.

Isolerte transformatorer egner seg for ulike scenarier med høye krav til sikkerhet og pålitelighet. Blant kommersielle sentre og kontorbygg er brannsikkerheten sterkt favorisert; sykehus og datasentre er avhengige av det for å sikre uavbrutt drift av nøkkelbedrifter; industrianlegg og T-baneprosjekter verdsetter dens vedlikeholdsfrie-egenskaper; og de nye energikraftverkene og jernbanetransportsektorene drar fordel av dens miljøtilpasningsevne.

Enestående ytelse i spesielle miljøapplikasjoner. Den kan operere stabilt i områder med høy høyde (opptil 5000 meter), miljøer med høy temperatur og fuktighet og steder med korrosiv atmosfære. En test i 2024 av et T-baneprosjekt viste at isolasjonstransformatoren fungerte perfekt etter å ha motstått påvirkningen på 25 ganger merkestrømmen; de stabile driftskassene i flere basestasjoner over 5000 meter over havet beviste sin utmerkede tilpasningsevne.

Tillat tilstrekkelig margin for kapasitetsberegning. Fremtidige utvidelsesbehov tas i betraktning på grunnlag av 15 %-25 % økning i reservert kapasitet basert på total faktisk belastning. For støtbelastningsscenarier, velg en modell som er motstandsdyktig mot kortslutninger.

Energieffektivitetsklasser er prioritert. Selv om den første investeringen i primære energieffektivitetsprodukter er høy, er besparelsene i strømregningen betydelige i løpet av driftstiden. Hvis vi tar SCB18-modellen som et eksempel, sammenlignet med de tre-energieffektive produktene, kan den spare mer enn 30 % av strømregningene i løpet av 10 års drift.

Isolasjonsklasse samsvarende miljø. Klasse F-isolasjon er egnet for de fleste scenarier, Klasse H-isolasjon er egnet for miljøer med høy temperatur. Valget av beskyttelsesnivå bør samsvare med installasjonsmiljøet: IP20 eller IP23 innendørs, og IP67 utendørs

Tekniske parametere nøye kontrollert. Den inkluderer nøkkelparametere som spenningskombinasjon (som 10 kV/0,4 kV), tilkoblingsgruppe (Dyn11 anti-harmonisk ytelse er utmerket), kort-impedans (justert i henhold til systembehov mellom 4 %-6 %).

Full evaluering av leverandørkvalifikasjoner. En fullstendig typetestrapport inkludert temperaturøkningstest, kortslutningstest og testdata for delvis utladning ble bedt om. Undersøk nivået på produksjonsprosessutstyret, spesielt den avanserte naturen til vakuumhelleutstyr eller oljebehandlingsutstyr.

Kjernesystemet bruker høy-magnetisk silisiumstålplater for å redusere magnetresistens og tap gjennom en trinn-sømmeprosess. Viklesystemet er delt inn i to deler: høyspenning og lavspenning, tørrtransformatoren er støpt med epoksyharpiks, og den olje-nedsenkede typen bruker en papir-isolert struktur.

Isolasjonssystemer er kjernedelen. Transformatoren av tørr-type er dannet av epoksyharpiks for å danne en integrert isolasjon, og den olje-nedsenkede typen bruker olje-papirkomposittisolasjon. Kjølesystemet er designet i henhold til kapasiteten, med naturlig kjøling eller tvungen luftkjøling for å møte ulike varmeavledningsbehov.

Beskyttelsesinnretninger er komplette og komplette. Inkludert temperaturregulator, trykkavlastningsventil, gassrelé, etc. for å sikre sikker drift. Foringsrøret gir mekanisk beskyttelse og miljøbeskyttelse, og materialet kan være rustfritt stål, aluminiumslegering eller komposittplate.

Smartkomponent valgfri. Temperaturovervåkingssystemet overvåker hotspot-temperaturen i sanntid, overvåkingsenheten for delvis utladning advarer om isolasjonsfeil, og kommunikasjonsmodulen muliggjør ekstern dataoverføring og feildiagnose.

Installasjonsmiljø, lastegenskaper og spesielle krav bør avklares i kravanalysefasen. Tekniske spesifikasjoner bestemmer passende spenningsklasse, kapasitet og isolasjonsklasse som skal velges i forbindelse med nettforhold og driftskrav.

Leverandørevaluering bør fokusere på teknisk styrke. Det blir bedt om å levere lignende produktdriftssaker og testrapporter, og å utføre-inspeksjon på stedet av produksjonsprosesser og kvalitetskontrollsystemer. Den økonomiske analysen skal beregne hele livssykluskostnaden, inkludert initialinvestering, driftsstrømregninger, vedlikeholdskostnader og restverdibehandling.

Kechang Electrical Insulation Transformer-produkter har bestått den nasjonale autoritative sertifiseringen og har 56 relaterte patenter. Epoksyharpikstransformatorer har et lokalt volum på mindre enn 5pC, og olje-nedsenkede transformatorer har bestått et komplett sett med typetester for å tilby sikre og pålitelige strømdistribusjonsløsninger for ulike bransjer. Produktene dekker hele spekteret av 10 kV-35 kV, spesielle spesifikasjoner kan tilpasses etter kundens behov.
